ROHRMOTOREN FÜR ROLLOS UND SCREENS

Plug&Play Plus

Eher ein System als ein Motor!

Bedienung mit Taste. Elektronische Endlageneinstellung.

Konfigurieren Sie das Produkt

Gerät geeignet für Rollladen, Rollos und screens

Eher ein System als ein Motor!

ROHRMOTOREN FÜR ROLLOS UND SCREENS

Elektronische Endlageneinstellung mit Encoder, Drahtgebunden

Geeignet für die Betätigung von Einzelteil-Rollläden für Innen- und Außenbereiche, Rollmarkisen und Screens.

Einfache Installation

Motor montieren, Strom einschalten und… los geht’s!

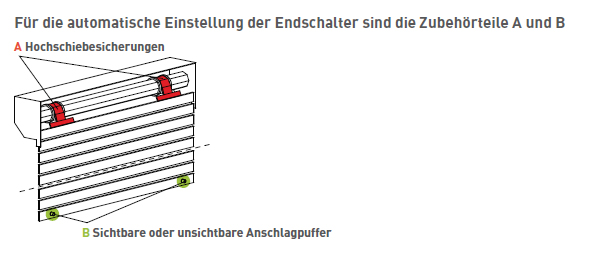

Mit festen Anschlägen erfolgt die Endlageneinstellung automatisch.

Vielseitig

Ohne feste Anschläge, die Endlagen können ganz einfach, mit einer simplen Tastenfolge, eingestellt werden.
KEIN SPEZIELLES EINSTELLKABEL ERFORDERLICH!

Anfrierschutz

Im Falle von festgefrorener Endschiene, Führungen und/oder Stäbe, bleibt der Motor stehen.

Spezifische Funktionen

Automatische oder manuelle Einstellung der Endlagen.
Anfrierschutz und Blockiererkennung bei der Auf- und Abwärtsbewegung, mit Entlastung (Ø 35) oder mit Rücklauf- Freistellung (Ø45).
Periodische Freistellung auf den Endlagen (Ø45).
Möglichkeit eines direkten Parallelanschlusses.

PPPlus_DEU_600x270

PDF ERSTELLEN

Haupteigenschaften

Artikel Nr.	Max. Abtriebsdrehmoment (Nm)	Durchmesser	Schnelle Motoren	Motorkopf	Drehzahl (rpm)	Spannung (v/Hz)
CEQ35053000	5	35	X	KST	30	230/50
CEQ35091600	9	35		KST	16	230/50
CEQ45061700	6	45		KST	17	230/50
CEQ45101700	10	45		KST	17	230/50
CEQ45151700	15	45		KST	17	230/50
CEQ45251700	25	45		KST	17	230/50
CEQ45321700	32	45		KST	17	230/50
CEQ45401700	40	45		KST	17	230/50
CEQ45501200	50	45		KST	12	230/50

Technische Eigenschaften

Eigenschaften	5/30 - CEQ35053000	9/16 - CEQ35091600	6/17 - CEQ45061700	10/17 - CEQ45101700	15/17 - CEQ45151700	25/17 - CEQ45251700	32/17 - CEQ45321700	40/17 - CEQ45401700	50/12 - CEQ45501200
Drehmoment (Nm)	5	9	6	10	15	25	32	40	50
Drehzahl	30 rpm	16 rpm	17 rpm	17 rpm	17 rpm	17 rpm	17 rpm	17 rpm	12 rpm
Leistung (W)	130	130	110	135	170	225	250	275	275
Stromaufnahme (a)	0,6	0,6	0,5	0,6	0,8	1	1,1	1,25	1,25
Kabel 4 x 0,75 (m)	3	3	3	3	3	3	3	3	3
Betriebszeit (min)	4	4	4	4	4	4	4	4	4
Schutzgrad	IP44	IP44	IP44	IP44	IP44	IP44	IP44	IP44	IP44
Gewicht (kg)	1,7	1,7	2,3	2,5	2,5	3,2	3,2	3,2	3,2

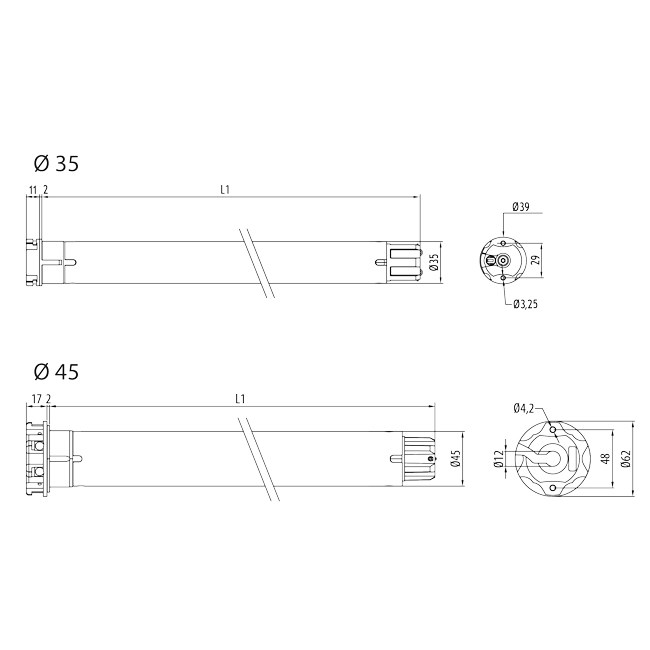

L1 (mm)	547	547	546	546	546	586	586	586	586

Kompatible Automatisierungen

Handsender

Steuerungen und Funkempfänger

Baureihe GIRO

Baureihe POP

GIRO WALL

Skipper Senso

Skipper LCD

Touch-Handsender

Handsender Taschenformat

Alles anzeigen

Zeige weniger

OPTime und Compact Roll

MYROLL

Mini

Academy Dokumente

Kinderleichte Montage: Den Motor ins Rohr einschieben, ans Stromnetz anschließen. Fertig! Bei Anwendung fester Anschläge werden die Endlagen automatisch eingestellt. Mit dem Einstellkabel ist die manuelle Einstellung einer oder beider Endlagen möglich.

PLUG&PLAY PLUS Ø 35 - Rollladen und Screens

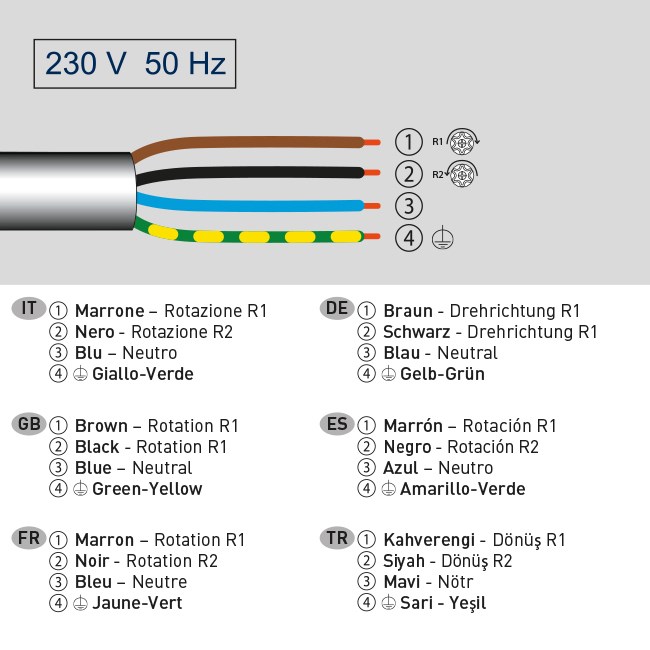

Elektrische Verkablung
Bevor Sie beginnen
Programmierung des Motors
Einstellung der Endlagen
Löschung der Endlagen
Totale Löschung der Endlagen
Rückstellung auf Werkseinstellung

Anleitungsheft Zertifizierungen

Plug&Play Plus

Eher ein System als ein Motor!

Elektronische Endlageneinstellung mit Encoder, Drahtgebunden

Einfache Installation

Vielseitig

Anfrierschutz

Spezifische Funktionen

Haupteigenschaften

Technische Eigenschaften

Kompatible Automatisierungen

Academy Dokumente

PLUG&PLAY PLUS Ø 45 - Rollladen und Screens

PLUG&PLAY PLUS Ø 35 - Rollladen und Screens
