FÜR RAFFSTOREN, ROLLLÄDEN UND SCREENS

7709

50° Gelenklager. Grundplatte aus Zinkdruckguss.

Gerät geeignet für Raffstoren, Rollladen, Rollos und screens

7709

Sie befinden sich in: Lösungen / Handantriebe / Gelenklager / 7709

Allgemeine Merkmale

FÜR RAFFSTOREN, ROLLLÄDEN UND SCREENS

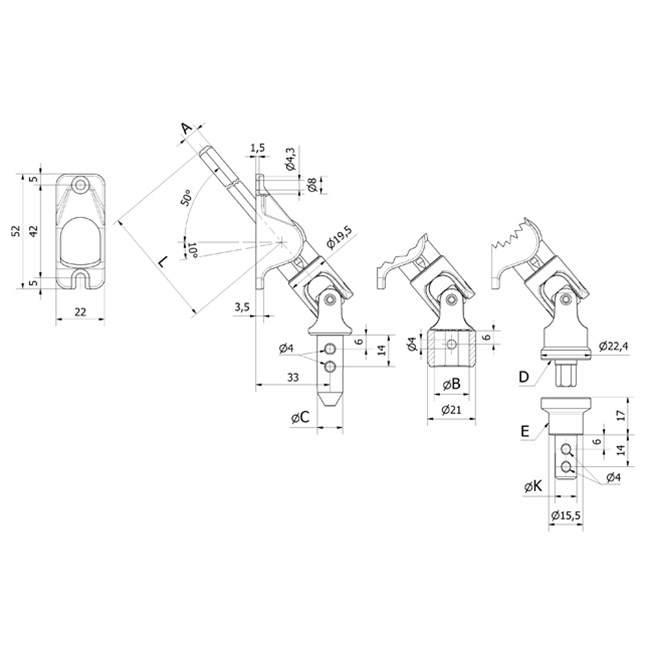

50° Gelenklager

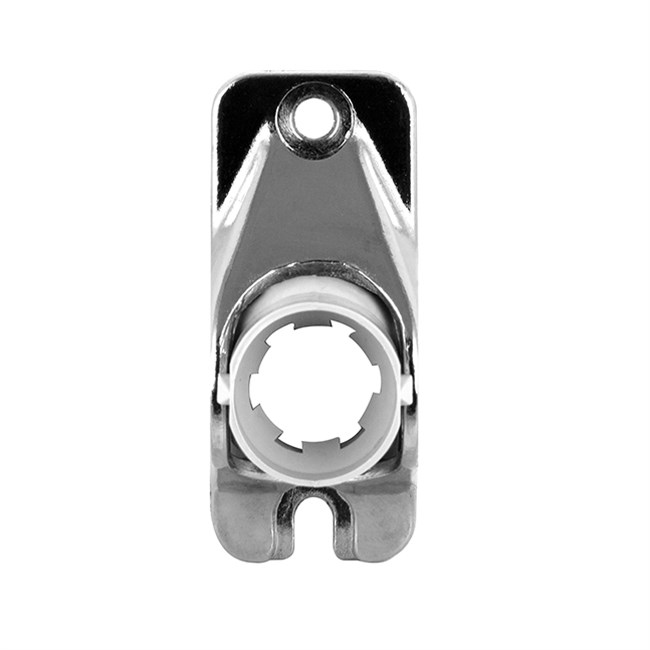

Grundplatte aus Zinkdruckguss

  • Grundplatte aus vernickeltem Zinkdruckguss.
  • Gelenklager aus vernickeltem Zinkdruckguss.
  • Einsatz aus verzinktem Stahl.
  • Lagerung der beweglichen Teile in POM-Büchsen.
  • Nietstifte aus Stahl Inox.

Modulares Stecksystem.

PDF ERSTELLEN

Haupteigenschaften

Artikel Nr.
Winkel
Abtrieb (mm)
Einsatz (mm)
Plattengröße (mm)
Farbe
Löcher befestigen
Plattenmaterial
Stabvorsprung (mm)
Ø Kreuzgelenk (mm)
Platten
77098025CANK
50°
Q8
Magnet Zapfen
22x52
Vernickelt
2
Metall
250
19
Mit Platte
77098025F15NK
50°
Q8
Muffe 15,5
22x52
Vernickelt
2
Metall
250
19
Mit Platte
77098025M12NK
50°
Q8
Zapfen 12
22x52
Vernickelt
2
Metall
250
19
Mit Platte
77098040M10NK
50°
Q8
Zapfen 10
22x52
Vernickelt
2
Metall
400
19
Mit Platte
77098040M12NK
50°
Q8
Zapfen 12
22x52
Vernickelt
2
Metall
400
19
Mit Platte
